電動球閥
電動三通球閥
- 產品型號：Q944F/H,Q945F/H
- 產品結構：L型/T型
- 產品壓力：PN16,PN25,PN40,PN64
- 產品材質：WCB,304,316
- 產品規格：DN15-DN300
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【電動三通球閥】的相關信息或索取相關資料，請聯系我們
電動三通球閥原理：
電動三通法蘭球閥Q944F/Q945F是由回轉式角行程電動執行器及三通球閥組成，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。電動三通球閥以電源為動力源，接受控制系統的開關信號，通過單相電源切換驅動可逆單相齒輪減速機，使球閥按規定要求對管路進行切換。電動L型三通球閥Q944F/H對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。電動T型三通球閥Q945F/H不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
電動L型/T型三通球閥特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可以進行檢查和維修。

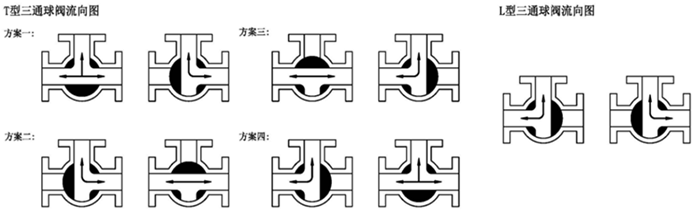

電動三通球閥流向原理圖：
三通球閥分L型和T型。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
電動三通球閥零件材料：
電動三通法蘭球閥Q944F/Q945F是由回轉式角行程電動執行器及三通球閥組成，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。電動三通球閥以電源為動力源，接受控制系統的開關信號，通過單相電源切換驅動可逆單相齒輪減速機，使球閥按規定要求對管路進行切換。電動L型三通球閥Q944F/H對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。電動T型三通球閥Q945F/H不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
電動L型/T型三通球閥特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可以進行檢查和維修。
|
電動三通球閥技術指標： 控制精度：0.1%～3.1%可調。 接受控制信號：0～10mA.DC、4～20mA.DC或1～5V.DC。 按鍵選擇：輸入信號中斷時：“中斷”模態；正逆動作選擇；控制精度選擇。 電動裝置全開、全閉位置自動定位標定，方便準確。 按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。 輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。 |
 |
三通球閥分L型和T型。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
電動三通球閥零件材料：
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
